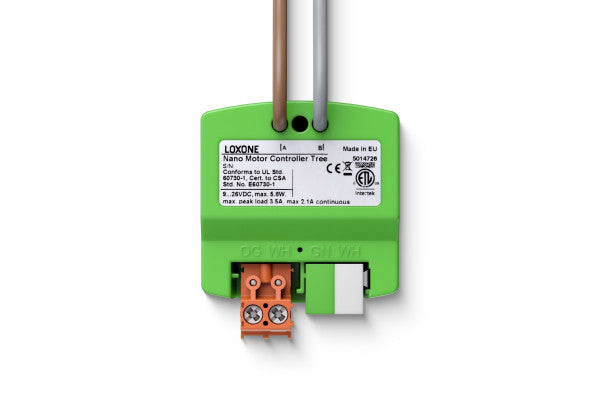

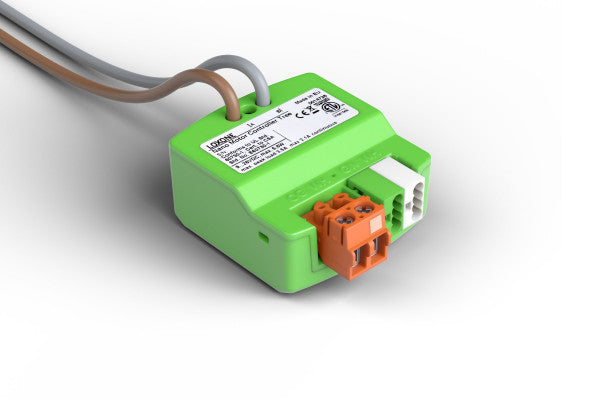

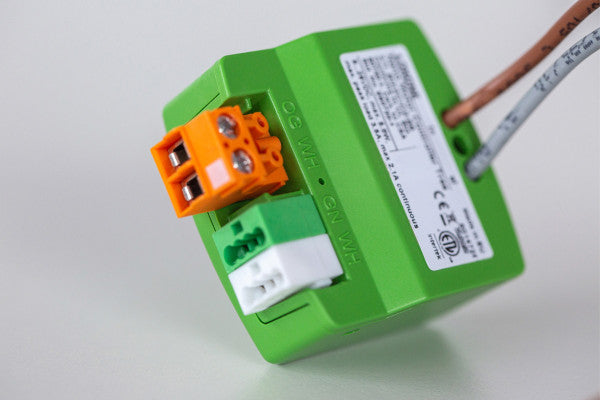

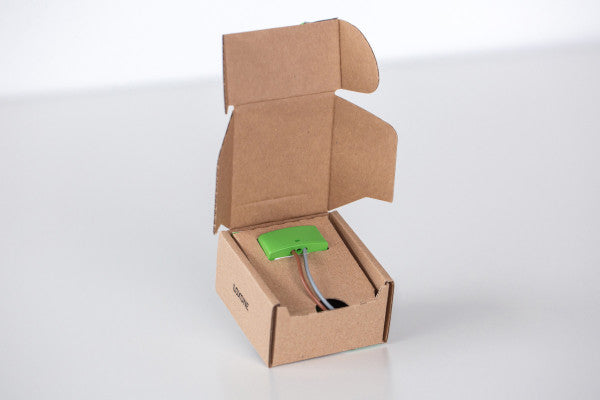

Loxone Nano Motor Controller Tree

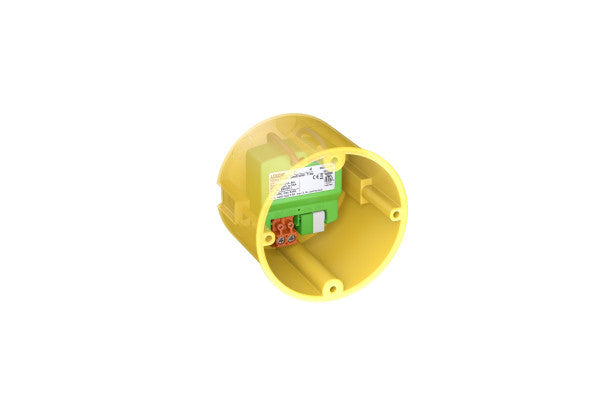

Der Nano Motor Controller Tree ist ein kompaktes Unterputzmodul mit Gleichstrom Ausgängen, welches über die Loxone Tree Technologie angesteuert wird. An den konfigurierbaren Ausgänge können Gleichstrommotoren in der Geschwindigkeit gesteuert, oder LED Leuchtmittel gedimmt werden. Sie können den Nano Motor Controller Tree in drei verschiedenen Betriebsarten einsetzen: Motor Bidirektional, Motor Unidirektional und PWM Dimmung. Zusätzlich verfügt das Modul über eine Überstromerkennung sowie eine Stromflusserkennung welche zur Ermittlung der Fahrzeit eingesetzt werden kann.

• 3 Betriebsarten
  - Motor Bidirektional (1 Ausgang, Polwendeschaltung)
  - Motor Unidirektional (2 Ausgänge)
  - PWM Dimmer (1 Ausgang)

• Max. Gesamtbelastung der Ausgänge
  - Bi- & Unidirektional: 2,1A kontinuierlich; 3,5A Spitze (<30s)
  - Dimmer: 2,1A

• Drehzahlgeregelt bei Bi- & Unidirektional

• Betriebsspannung 9...26VDC

• PWM Frequenz:
  - Bi- & Unidirektional: 1 … 10kHz
  - PWM Dimmer: 400Hz

• Stromflusserkennung: 100 … 3500mA

• Überstromerkennung: 100 … 3500mA

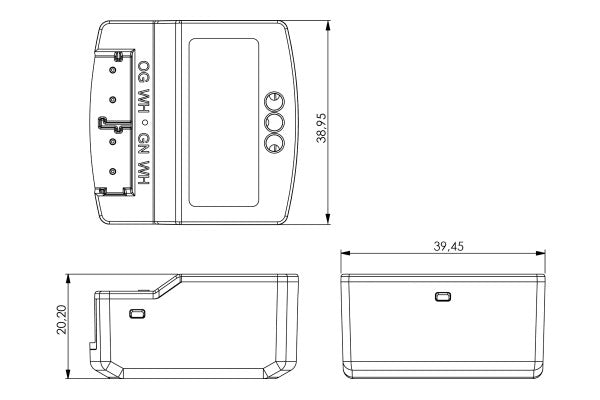

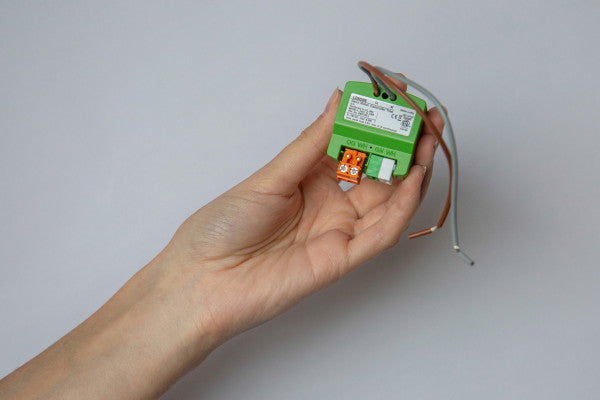

• Sehr kompakte Bauweise: 40x39x20,5mm

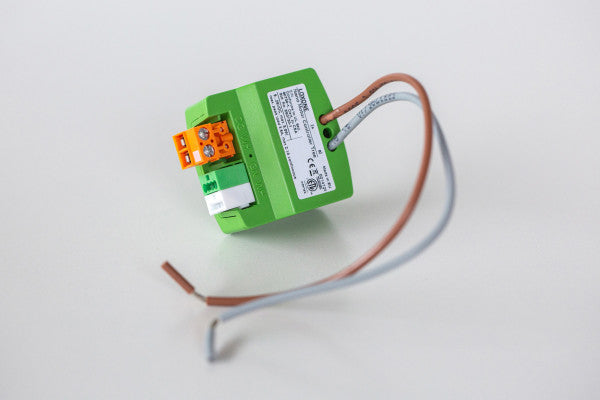

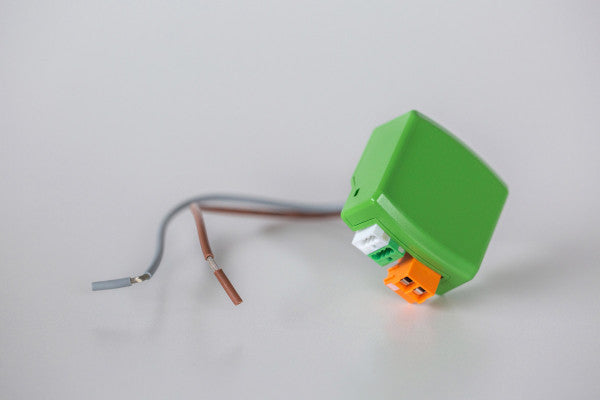

• Integrierte 150mm lange Anschlussleitung

• Inbetriebnahme in Rekordzeit dank der Loxone Tree Technologie
